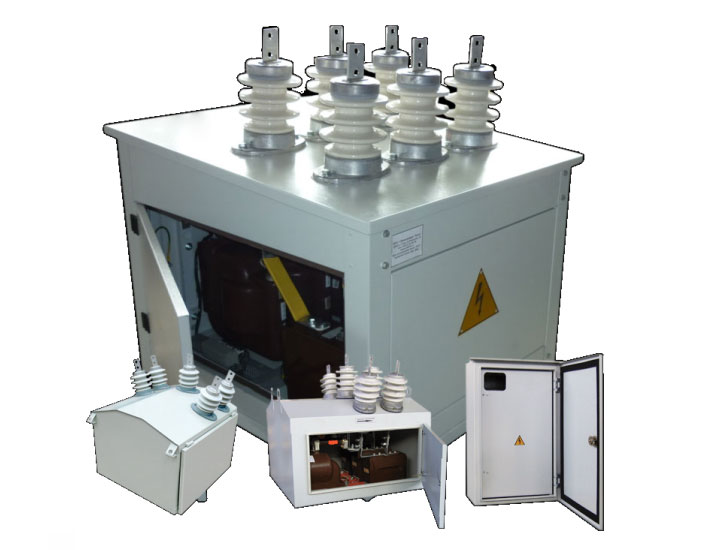

Пункт комерційного обліку ПКО - 10кВ

ПКО може бути використаний в якості:

• Пункту комерційного обліку електроенергії на межі балансової приналежності мережі в разі, якщо вона проходить по стороні 6 (10) кВ.
• Пункту комерційного обліку електроенергії на межі балансової приналежності мережі при підключенні нових споживачів.
• Пункту контролю несанкціонованого споживання електричної енергії споживачем.
• Пункту комерційного обліку електроенергії на межі балансової приналежності мережі між мережами різних власників.

ПКО складається з двох так званих модулів:

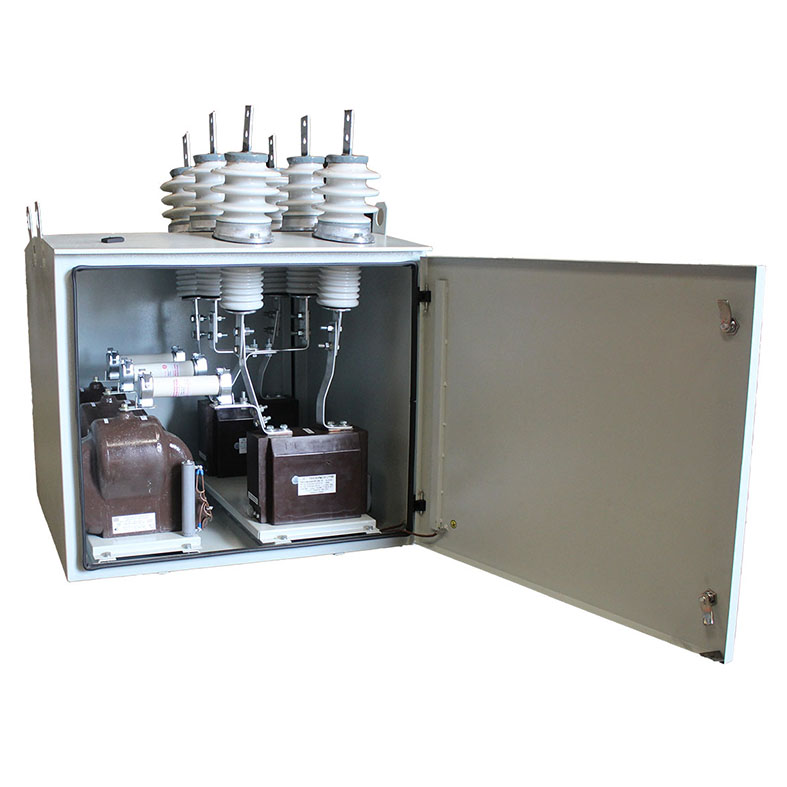

Високовольтний модуль (ВМ). В середині якого розміщені трансформатори напруги та трансформатори струму (їхня кількість вибирається в залежності схеми підключення), ошиновка, перехідні клемники. (можливі реконструкції по бажанню замовника).

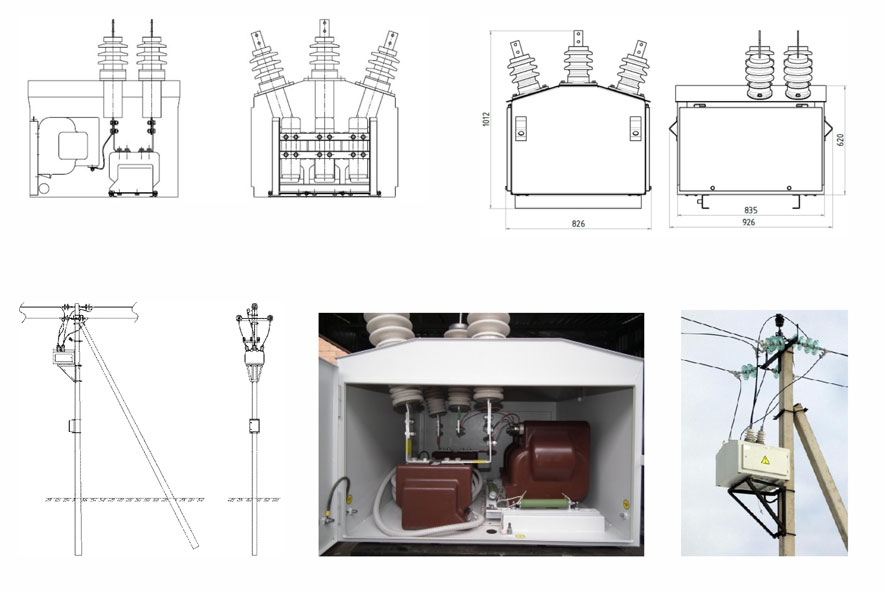

Низьковольтний модуль (НМ). Представляє собою штампозварний корпус навісного виконання (ступінь захисту IP54) з зовнішньої ущільненої і заземленою дверима, що закриваються на замки, і внутрішньої з замками обмеженого користування. У цих дверей є захищене склом вікно для зняття показань лічильника і вушка для пломбування. Усередині шафи закріплена панель, на якій розміщена апаратура: лічильник, випробувальна коробка, автоматичні вимикачі, модем з блоком живлення, пристрій обігріву, клемники. Конструкція панелі забезпечує установку лічильників різних виробників, що відрізняються габаритами, посадочними місцями, класом точності. До шафи приварені вушка для кріплення на опорі ПЛ. На бічній стінці приварене вушко для болта заземлення.

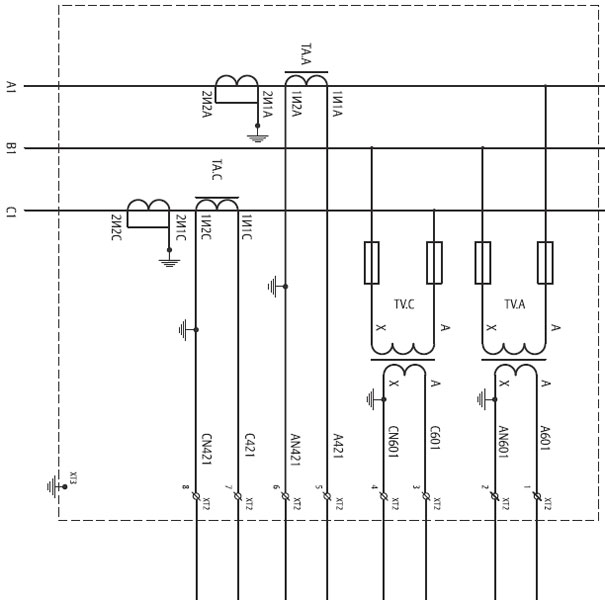

Схема з'єднань 2TC+2TH

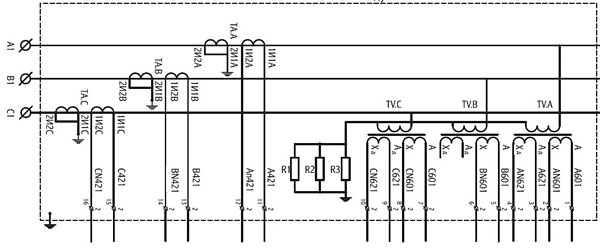

Схема з'єднань 3TC+3TH

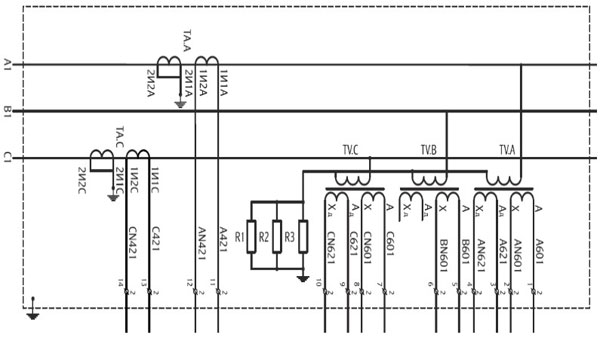

Схема з'єднань 2TC+3TH
