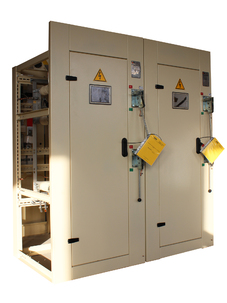

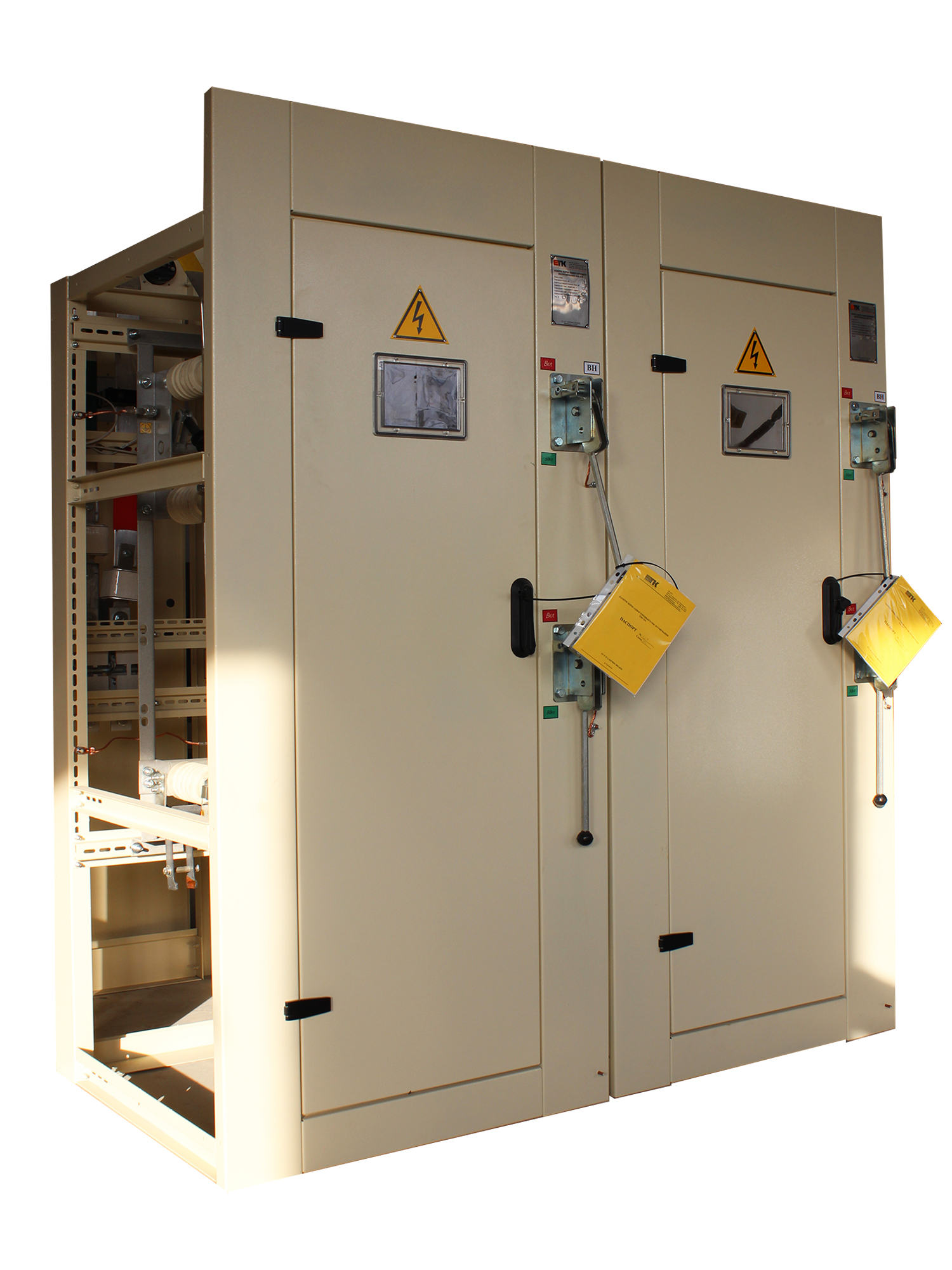

Камери збірні одностороннього обслуговування КЗО 316

За ступенем захисту, який забезпечується оболонками, від проникнення твердих предметів (включаючи захист людини від доступу до небезпечних частин виробу і захист електрообладнання всередині оболонки від попадання твердих предметів) і від проникнення води (захист електрообладнання всередині оболонки від шкідливої дії в результаті проникнення води) згідно ГОСТ 14254 камери КЗО відповідають категорії IP 20 з сторони фасаду і IP 00 з сторони вводів та виводів.

Для замовлення камер КЗО, необхідно заповнити на підприємство – виробник опитувальний лист, в якому необхідно вказати:

• умовне позначення камер КЗО згідно структури умовного позначення вказаної в ТУ (тип камер КЗО, номер схеми головних кіл, розташування в секції);
• номінальну напругу;
• номінальний струм головних кіл;
• назву обʼєкта, замовника, його адресу та реквізити;
• назву організації, яка заповнює опитувальний лист.

Умовна познака камер КЗО і шинних мостів для ідентифікації, при їх замовленні та в документації іншого виробу, вказана в наступних схемах.

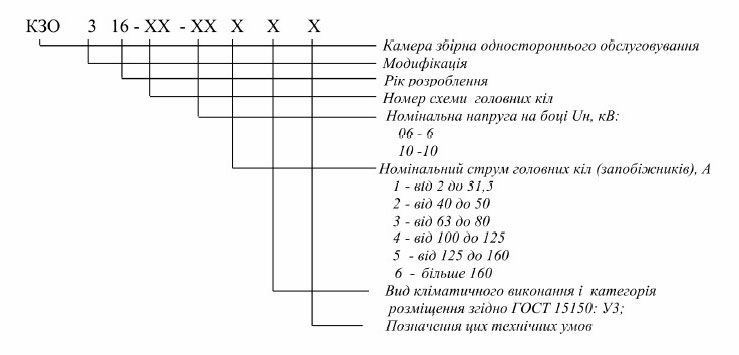

Структура умовного позначення камер КЗО з роз’єднувачами, вимикачами навантаження або вимикачами навантаження - роз’єднувачами:

Приклад умовного позначення камери КЗО, виконаної за схемою 04, номінальною напругою 6 кВ, робочим струмом головного кола 125 А:

Камера КЗО 316 - 04065 У3 ТУ У 27.1-35578441- 002:2016

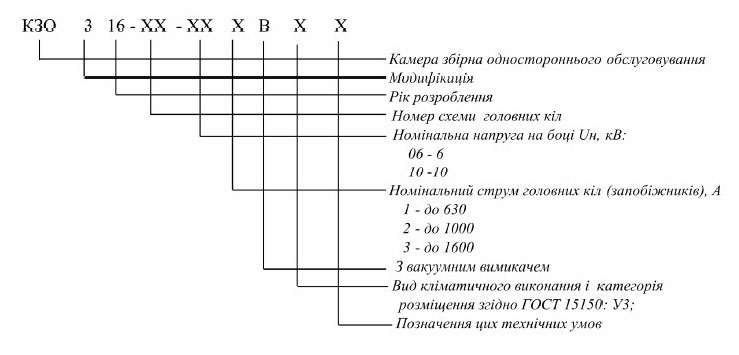

Структура умовного позначення камер КЗО з вакуумним вимикачами:

Приклад умовного позначення камери КЗО, з вакуумним вимикачем, виконаної за схемою 13, номінальною напругою 10 кВ, робочим струмом головного кола 630А:

Камера КЗО 316 – 13101В УЗ ТУ У 27.1 -35578441 -002: 2016

Застосовуються системи релейного захисту та автоматики як вітчизняного (МРЗС, РЗЛ, REST тощо), так і зарубіжного виробництва (SEPAM, MICOM тощо)  згідно погодженого проекту.

У камерах КЗО-316 застосовуються наступні типи блокувань:

• блокування повторного включення  при включеному вимикачі;
• блокування відключення і включення роз’єднювачів при включеному вимикачі;
• взаємне блокування роз’єднювача з блоком заземляючих ножів цього ж роз’єднювача.

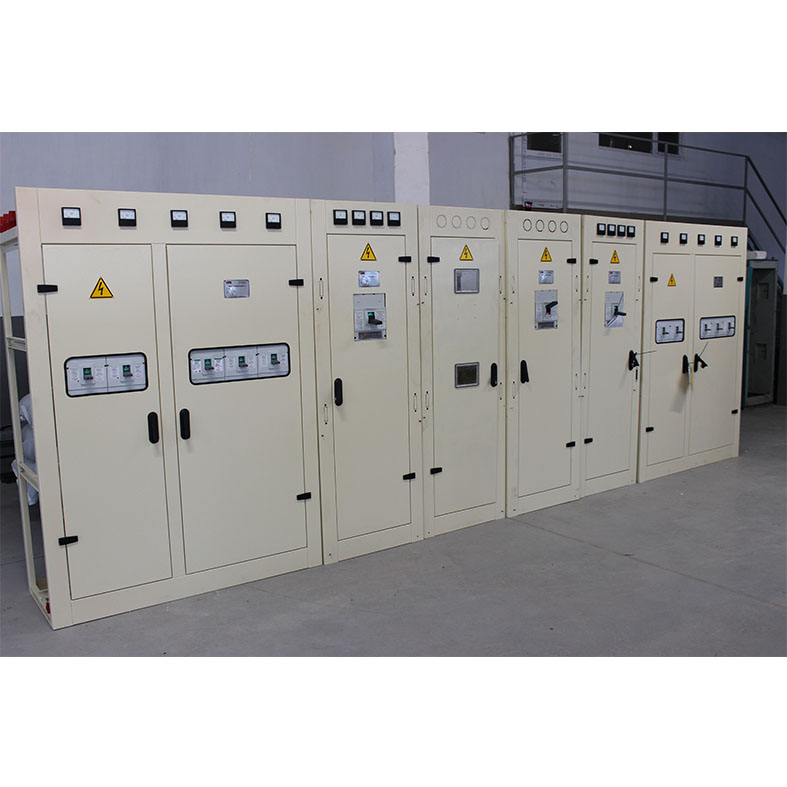

Комплектно з КЗО-316 з вакуумними вимикачами може поставлятися окремо встановлена камера власних потреб НН тип ЩО-16 – 1327 з 6-ма автоматичними вимикачами ліній, що відходять. Облік з лічильниками активної, реактивної енергії і багатотарифними встановлюється в окремих камерах.

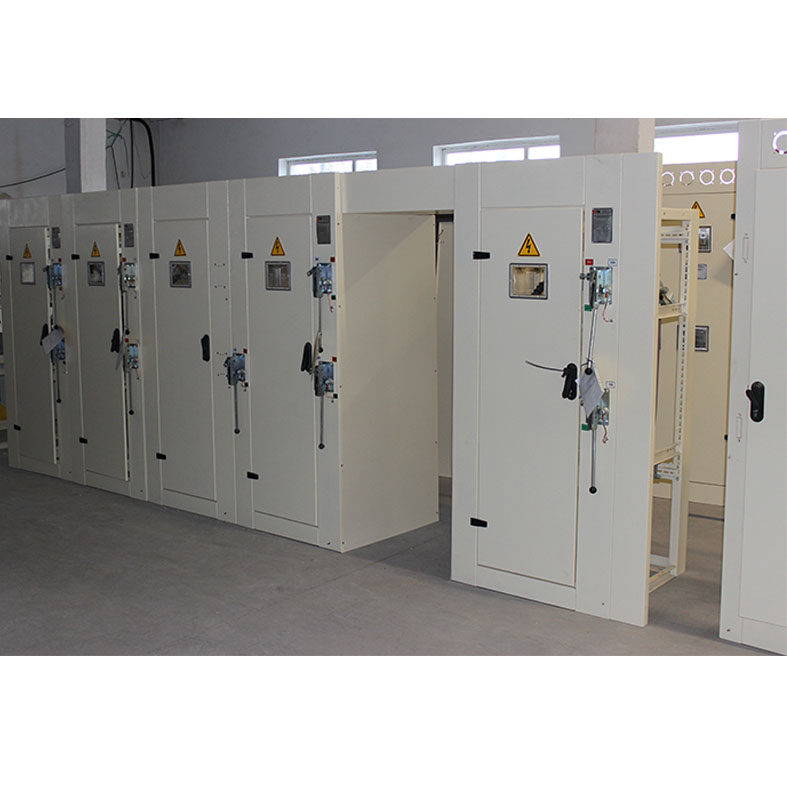

При  дворядному встановленні камери  комплектуються шинним мостом з роз’єднювачами (ШМР) або без них (ШМ). Шинний міст (ШМР) встановлюється тільки на крайні камери. Відстань між фасадами камер: 2000мм (ШМР-1, ШМ-1); 2500мм (ШМР-2, ШМ-2); 3000мм (ШМР-3, ШМ-3); 3500 мм (ШМР – 4, ШМ – 4).

Приєднання до зовнішньої мережі – кабельне (не більше двох кабелів січенням до 185 мм2 через кабельний канал або нішу, на якій встановлені комірки).

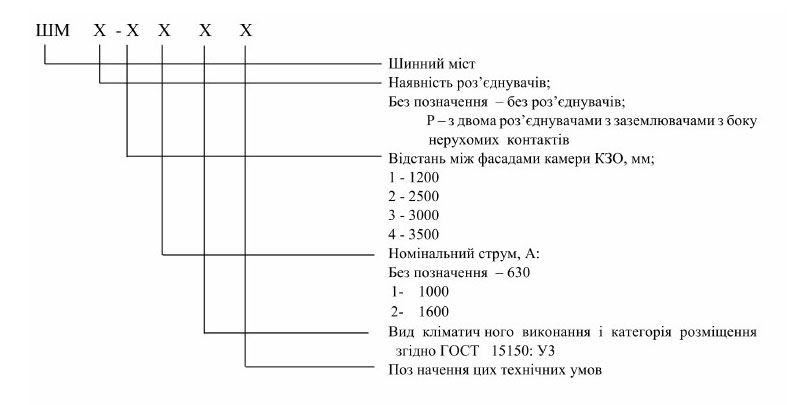

Структура умовного позначення шинних мостів:

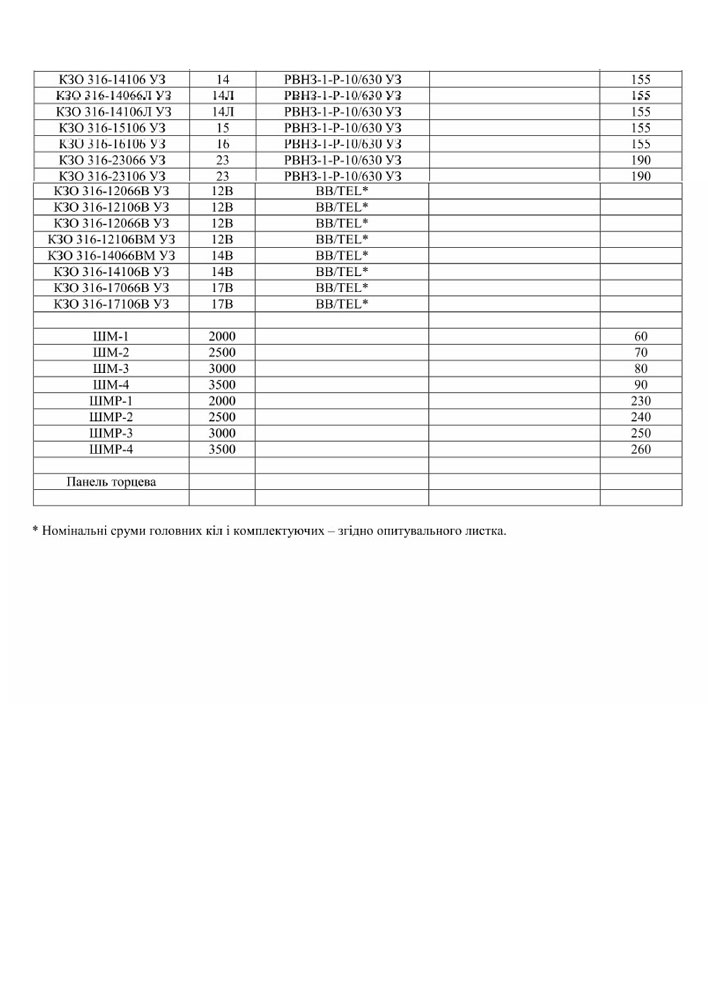

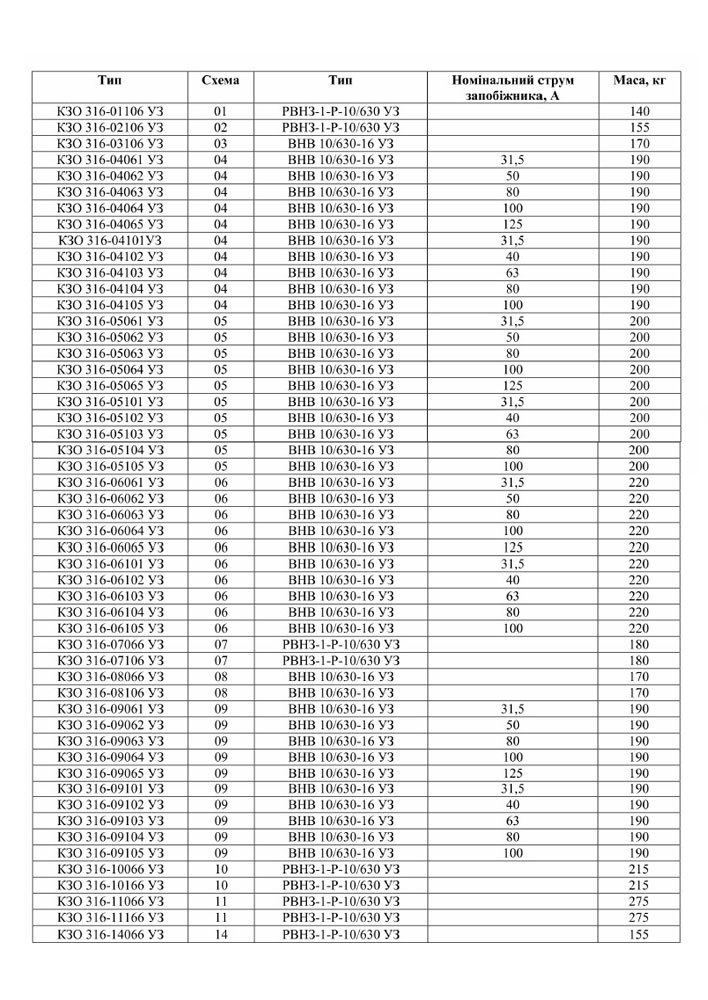

Таблиці виконання КЗО

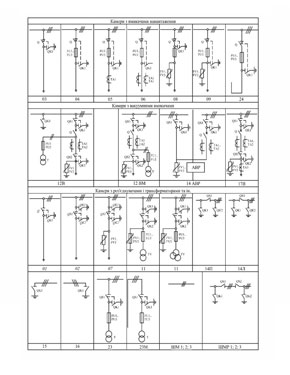

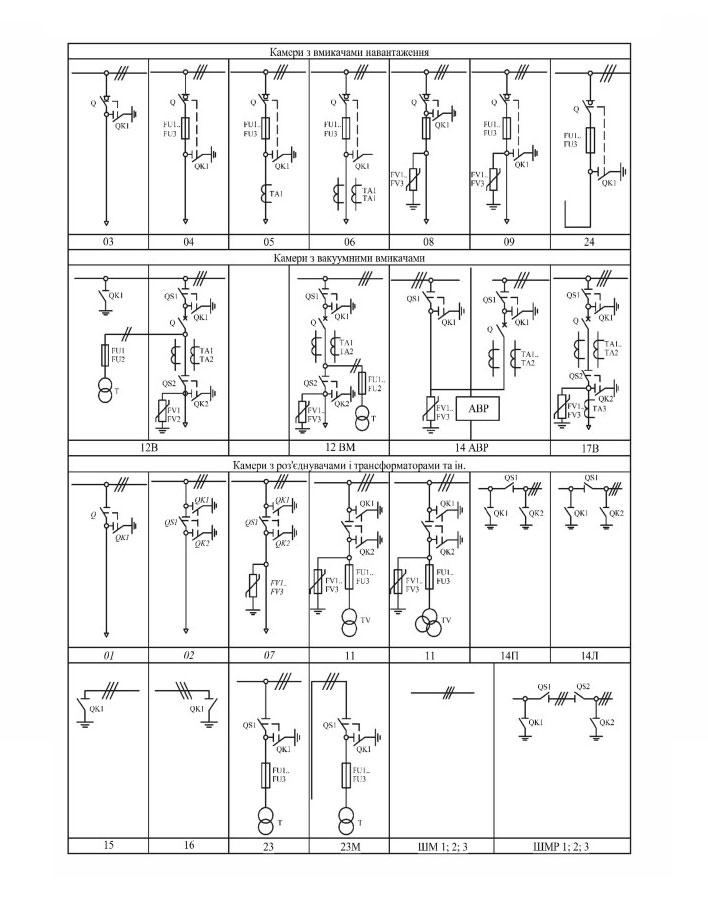

Принципові схеми первинних електричних з'єднань камери КЗО 316
